건식 오일프리 방식의 구조 설명과 압력별 성능을 한곳에서 확인하세요.
| 제품군 | 60–350PAV |
|---|---|
| 압력 | 7 / 8 / 10 BAR |
| 전시 대표 모형 | 100PAV |

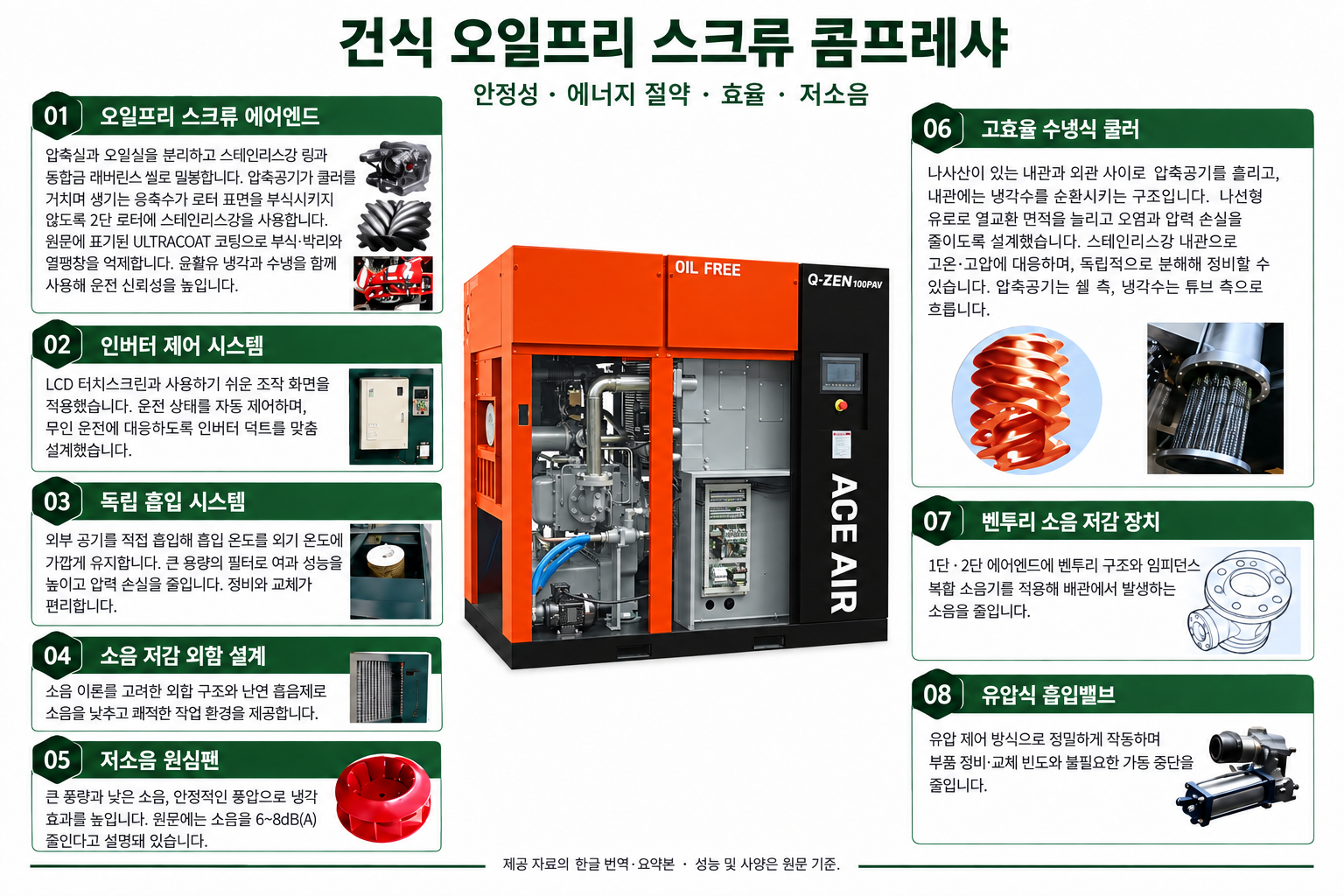

장비의 주요 구성과 작동 원리를 안내합니다. 모델별 수치는 아래 사양표에서 확인해 주세요.
토출량: m³/min · 치수: 길이 × 폭 × 높이 (mm)
표가 넓으면 좌우로 밀어서 보세요.
| Q-ZEN 모델명 | 출력 kW / hp | 7 BAR 토출량 | 8 BAR 토출량 | 10 BAR 토출량 | 소음 dB | 토출구 | 중량 kg (공냉 / 수냉) | 공냉 치수 mm | 수냉 치수 mm |
|---|---|---|---|---|---|---|---|---|---|
| Q-ZEN 60PAV | 45 / 60 | 4.4–7.6 | 4.1–7.0 | 3.5–6.0 | 69±3 | DN50 | 2650 / 2700 | 2200×1400×2000 | 2300×1500×1720 |
| Q-ZEN 75PAV | 55 / 75 | 5.6–9.6 | 5.1–8.9 | 4.5–7.9 | 69±3 | DN50 | 2850 / 2900 | 2200×1400×2000 | 2300×1500×1720 |
| Q-ZEN 100PAV | 75 / 100 | 7.3–12.5 | 7.0–11.9 | 6.4–10.8 | 70±3 | DN50 | 2950 / 2900 | 2200×1400×2000 | 2300×1500×1720 |
| Q-ZEN 120PAV | 90 / 120 | 9.4–16.0 | 8.5–14.5 | 7.5–12.9 | 71±3 | DN50 | 3000 / 2950 | 2200×1400×2000 | 2300×1500×1720 |
| Q-ZEN 150PAV | 110 / 150 | 11.5–19.5 | 10.9–18.4 | 10.0–17.0 | 71±3 | DN65 | 3500 / 3550 | 3000×1990×2180 | 2700×1800×1830 |
| Q-ZEN 175PAV | 132 / 175 | 13.6–23.0 | 13.0–22.0 | 11.8–20.0 | 73±3 | DN65 | 3550 / 3600 | 3000×1990×2180 | 2700×1800×1830 |
| Q-ZEN 215PAV | 160 / 215 | 15.4–26.0 | 14.8–25.0 | 13.9–23.5 | 73±3 | DN65 | 3650 / 3750 | 3000×1990×2180 | 2700×1800×1830 |
| Q-ZEN 250PAV | 185 / 250 | 17.8–30.0 | 16.3–27.5 | 15.4–26.0 | 74±3 | DN65 | 4100 / 4200 | 3000×1990×2180 | 2700×1800×1830 |
| Q-ZEN 270PAV | 200 / 270 | 20.1–34.0 | 19.6–33.2 | 17.3–29.2 | 74±3 | DN100 | 별도 문의 / 4500 | 별도 문의 | 3100×2100×2065 |
| Q-ZEN 350PAV | 250 / 350 | 27.0–45.5 | 25.4–43.0 | 22.4–37.6 | 74±3 | DN100 | 별도 문의 / 5200 | 별도 문의 | 3100×2100×2065 |
고온·고습·저온·분진 환경의 적용 조건은 별도 문의해 주세요. 치수와 중량은 제품 개선에 따라 변경될 수 있습니다. 압축공기를 호흡용으로 직접 사용하지 마세요.
